Kabel-Farbcode: Aderfarben nach Norm erklärt

Dieser Ratgeber erklärt alle Aderfarben nach aktueller Norm. Er zeigt die neuen und die alten Farben, den Unterschied bei Drehstrom und Gleichstrom und die Regeln im Schaltschrank. So ordnen Sie jede Ader sicher zu.

Was bedeutet die Farbe Schwarz beim Kabel?

Schwarz kennzeichnet einen Außenleiter. Im Drehstromsystem ist Schwarz konkret die Phase L2. In einer Maschine oder im Schaltschrank steht Schwarz zusätzlich für den Hauptstromkreis. In beiden Fällen gilt dasselbe. Eine schwarze Ader führt Spannung und darf nur von einer Elektrofachkraft angeschlossen werden.

Ein einadriges Netzkabel mit drei Adern nutzt für die Phase meist Braun. Schwarz taucht dann auf, wenn mehr Adern nötig sind. Das ist bei 4- und 5-adrigen Kabeln der Fall und bei vieladrigen Steuerleitungen.

Welche Aderfarben gelten heute nach Norm?

Der aktuelle Farbcode ist europaweit harmonisiert. Grundlage sind das CENELEC-Dokument HD 308 S2 und die Norm IEC 60445. Grün-Gelb ist dem Schutzleiter vorbehalten. Blau ist der Neutralleiter. Die Außenleiter sind Braun, Schwarz und Grau.

Zwei Farben sind fest reserviert. Grün-Gelb ist immer der Schutzleiter. Blau ist immer der Neutralleiter. Beide dürfen nicht als Phase verwendet werden.

Welche Farbe hat der Nullleiter?

Der Neutralleiter ist Blau. Der Begriff Nullleiter ist umgangssprachlich, gemeint ist der Neutralleiter N. Er ist nach HD 308 S2 hellblau gekennzeichnet. Blau darf nicht als Außenleiter genutzt werden. In alten Anlagen war die Zuordnung anders. Das ist die häufigste Fehlerquelle und steht weiter unten.

Seine Funktion ist die Rückleitung des Betriebsstroms. Im Wechselstromkreis fließt der Strom über den Außenleiter hin und über den Neutralleiter zurück. Der Neutralleiter führt im Betrieb also Strom, auch wenn er gegen Erde nahezu spannungsfrei ist. Das ist der Grund, warum er nicht als ungefährlich gelten darf: Ist er an anderer Stelle unterbrochen, kann an ihm die volle Außenleiterspannung anstehen.

Nicht verwechseln mit dem Schutzleiter. Der Neutralleiter N führt Betriebsstrom, der Schutzleiter PE führt im fehlerfreien Betrieb keinen. Deshalb darf der Neutralleiter nie als Schutzleiter dienen. Wo beide Funktionen in einer Ader zusammenfallen, spricht man vom PEN-Leiter. Der ist nur im TN-C-System zulässig und wird ab der Aufteilung in N und PE nicht wieder zusammengeführt.

Eine praktische Falle: In älteren Lichtschaltungen wurde die blaue Ader gelegentlich als geschalteter Außenleiter missbraucht, etwa als Rückleitung vom Schalter zur Leuchte. Die Farbe sagt dann nichts über die Funktion aus. Wer eine solche Installation antrifft, misst und kennzeichnet die Ader neu, statt sich auf Blau zu verlassen.

Welche Farbe hat der Schutzleiter?

Der Schutzleiter ist Grün-Gelb. Diese Kombination ist ausschließlich für den Schutzleiter PE bestimmt. Sie darf für keine andere Funktion verwendet werden. Der Schutzleiter wird nie geschaltet. Er stellt die Verbindung zur Erde her und schützt vor gefährlicher Berührungsspannung.

Wie sind die Farben bei Drehstrom?

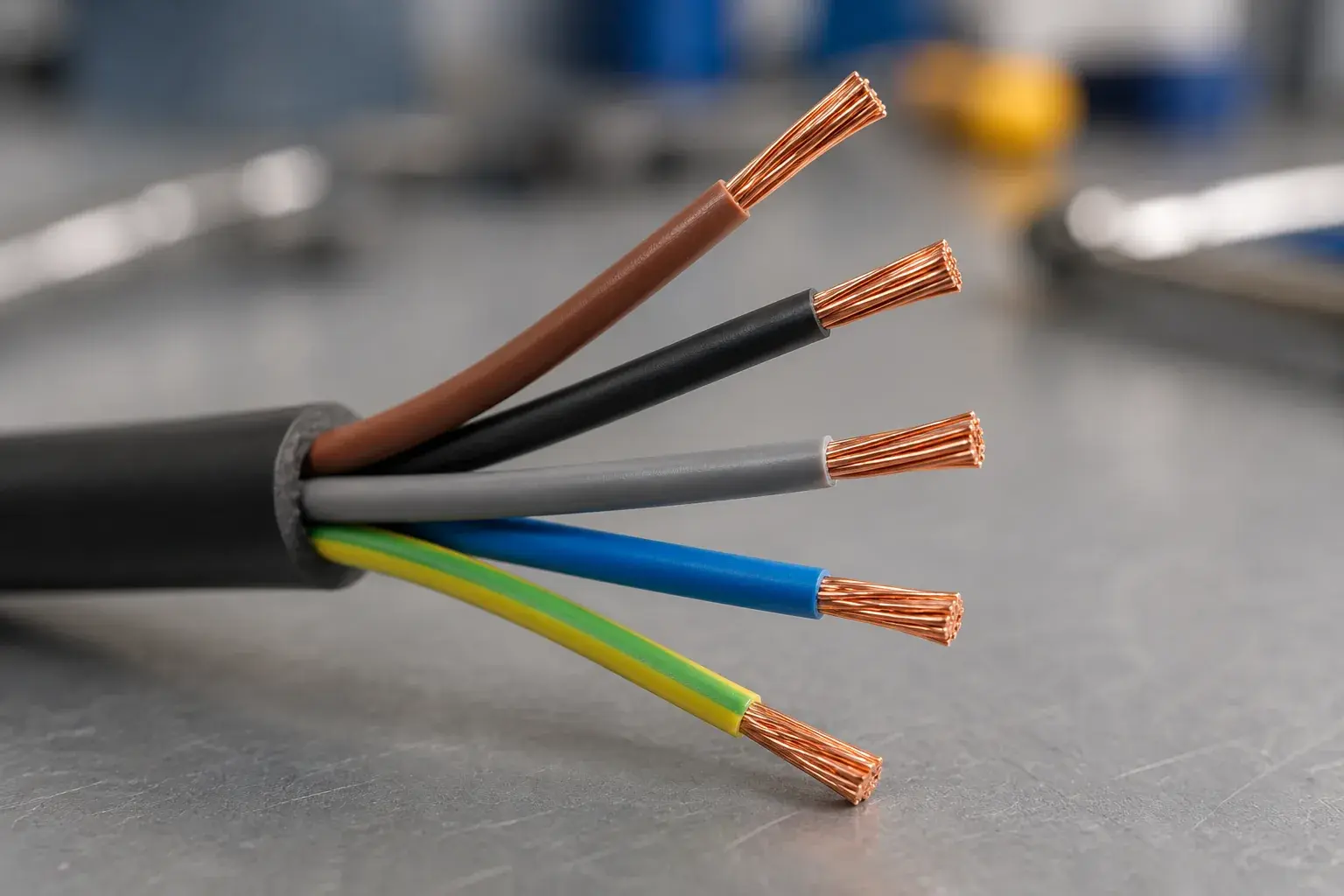

Ein 5-adriges Drehstromkabel folgt einem festen Schema. Die drei Phasen sind Braun, Schwarz und Grau. Dazu kommen Blau für den Neutralleiter und Grün-Gelb für den Schutzleiter.

Merksatz: Braun, Schwarz, Grau sind die drei Phasen. Blau ist der Neutralleiter. Grün-Gelb ist die Erde.

Was bedeuten L1, L2 und L3?

L1, L2 und L3 sind die Bezeichnungen der drei Außenleiter im Drehstromnetz. Ihre Farben sind Braun für L1, Schwarz für L2 und Grau für L3. Das L steht für Line, also Außenleiter oder umgangssprachlich Phase.

Die drei Außenleiter führen dieselbe Spannung, aber zeitlich gegeneinander versetzt, jeweils um ein Drittel der Periode. Daraus ergeben sich die beiden Spannungen, mit denen man im Alltag zu tun hat: 400 Volt zwischen zwei Außenleitern und 230 Volt zwischen einem Außenleiter und dem Neutralleiter. Der zeitliche Versatz ist auch der Grund, warum ein Drehstrommotor überhaupt ein Drehfeld aufbauen kann.

Auf die Reihenfolge kommt es an, wenn ein Motor angeschlossen wird. Vertauscht man zwei Außenleiter, dreht der Motor in die andere Richtung. Bei Pumpen, Sägen oder Förderbändern ist das keine Kleinigkeit. Geprüft wird die Reihenfolge mit einem Drehfeldmessgerät, nicht nach Farbe.

Was war früher anders?

Vor der Harmonisierung galten andere Farben. Der wichtigste Unterschied ist gefährlich. Früher war Grau der Neutralleiter. Heute ist Grau eine Phase, nämlich L3. Die Bedeutung hat sich also umgekehrt. In alten Anlagen dürfen Sie sich auf die Farbe allein nicht verlassen.

Ein Punkt bleibt gleich. Schwarz war schon früher eine Phase und ist es bis heute. Das ist die einzige Farbe, die sich nicht umgekehrt hat.

Die harmonisierten Farben kamen über HD 308 S2. Der Wechsel lief in einem Übergangsfenster zwischen 2001 und 2006. In älteren, nicht harmonisierten Anlagen finden Sie deshalb noch die alten Farben. Solche Bestandsanlagen genießen Bestandsschutz und bleiben zulässig, bis sie verändert werden.

Stromkabel-Farben alt und neu im Vergleich

Die folgende Gegenüberstellung zeigt, was sich mit der Harmonisierung geändert hat. Eine einzige Zeile darin ist gefährlich, und zwar die zum Neutralleiter.

Die kritische Zeile ist die mittlere. Grau war früher der Neutralleiter und ist heute der Außenleiter L3. Wer in einer Bestandsanlage nach Gewohnheit greift, greift genau falsch. Blau wiederum war vor der Harmonisierung nicht für den Neutralleiter reserviert.

Unverändert geblieben sind zwei Dinge, und beide helfen bei der Orientierung: Grün-Gelb war und ist ausschließlich der Schutzleiter, und Schwarz war und ist ein Außenleiter. Alles andere gehört in Altanlagen gemessen, nicht geraten.

Welche Farben gelten im Schaltschrank und an Maschinen?

Für die elektrische Ausrüstung von Maschinen gilt die Norm EN 60204-1. Fest vorgeschrieben sind nur zwei Farben. Grün-Gelb für den Schutzleiter und Hellblau für den Neutralleiter. Die übrigen Farben sind Empfehlungen und lassen sich mit dem Kunden abstimmen.

Üblich ist dieses Schema:

Für den Maschinenbau ist das die entscheidende Regel. Schwarz ist der Hauptstromkreis und damit spannungsführend. Auch hier gilt also: Schwarz ist eine aktive Leitung.

Welche Farben gelten bei Gleichstrom?

Der Gleichstrom-Farbcode ist eigen. Nach DIN EN 60445 gilt Rot für den Pluspol und Weiß für den Minuspol. Der Mittelleiter ist Blau.

In der Praxis nutzt die 24-Volt-Steuerung oft Braun für Plus und Blau für Minus. Das ist gängige Konvention, nicht die Norm. Verlassen Sie sich im Zweifel auf die Kennzeichnung der Anlage.

Schwarz im Farbcode: Widerstand oder Netzwerkkabel?

Der Begriff Farbcode meint nicht immer Stromkabel. Bei Widerständen steht Schwarz für die Ziffer 0. Das ist ein eigenes System nach IEC 60062 und hat mit Aderfarben nichts zu tun. Auch das Netzwerkkabel hat ein eigenes Schema. Dort ordnen die Normen T568A und T568B die Adernpaare in Orange, Grün, Blau und Braun. Suchen Sie eines dieser Themen, hilft dieser Artikel nicht weiter.

Häufige Fragen

Warum die richtige Aderkennzeichnung in der Konfektion zählt

In der Kabelkonfektion ist die Farbe kein Detail. Sie ist Teil der Prüfung. Eine falsch belegte Ader kann im Einbau zum Ausfall führen oder zur Gefahr. Wir konfektionieren Leitungen nach Norm und nach Ihrer Vorgabe. In unserer Fertigung ordnen und prüfen wir jede Ader nach Norm. Jede Ader wird korrekt zugeordnet, gekennzeichnet und geprüft.

Brauchen Sie konfektionierte Leitungen mit sauberer Aderkennzeichnung, sehen Sie sich unsere Kabelkonfektion an. Für ganze Leitungssätze passt der Kabelbaum. Für komplette Einheiten passt die Baugruppenfertigung. Geräte verdrahten wir in der Gerätemontage.
